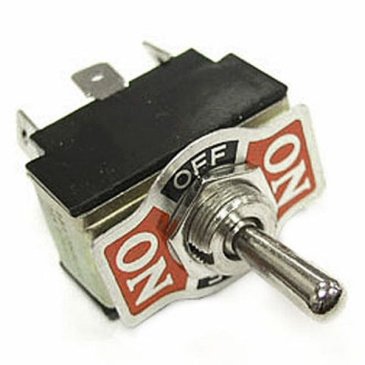

Тумблер KN3(B)-223P(A)(on)-off-(on)

Артикул: 184211

Производитель : RUICHI

Cкачать описание

Все характеристики

Консультация по подбору

Напишите нам

Telegram MAX

Доступно к заказу

Розничная цена: 178 ₽

Купить в 1 клик

В корзину

Тумблеры типа KN3 среднего типоразмера (Medium) с коммутационными
схемами 101; 102; 103; 123; 201; 202; 203; 223 с литерой (А)
предназначены для коммутации цепей питания и управления
постоянного и переменного токов. Номинальные значения для цепей
переменного тока составляют по напряжению – 250 (125) В; по току
– 10 (15) А, соответственно.
Схема переключения может быть реализована на 2 положения ON-OFF;
ON-ON или на 3 положения ON-OFF-ON, при этом одно или 2 крайних
положения могут быть с фиксацией – ON или без фиксации – (ON).
Наиболее распространенное число контактных групп из 2-х или 3-х
контактов – 1 или 2.
Диаметр посадочного отверстия для тумблеров типа KN3 – Ф12,2 мм.
Тумблеры снабжены пластиной указания режима работы.

Схема переключения : (ON)-OFF-(ON), DPDT C/O
Тип клемм : ножевые
Высота, мм : 33,5
Ширина, мм : 19,5
Номинальный ток, А : 10 (15)
Глубина, мм : 56,7
Диапазон рабочих температур, °C : -25…+70
Номинальное напряжение, В : 250 (125)
Диаметр установочного отверстия, мм : 12,2
Сопротивление изоляции, МОм, не менее : 1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более : 50
Диэлектрическая прочность, В : 1500 (50 Гц, 1 мин.)
Кол-во контактов в группе/ групп (всего контактов) : 3/ 2 (6P)

Артикул	184211

Производитель	RUICHI
Длина, мм	33,5
Особенность	под винт
Номинальный ток, А	10
Тип товара	Тумблер
Схема переключения	on-off
Кол-во контактов в группе/ кол-во групп (всего контактов)	3/ 2 (6P)
Наличие подсветки	нет
Максимальное коммутируемое напряжение, B	250
