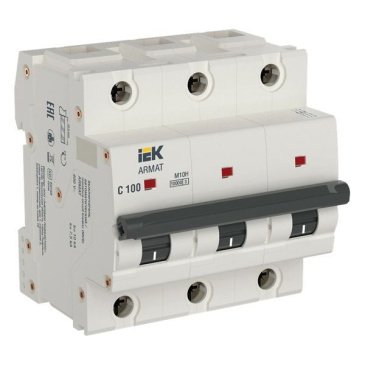

Автоматический выключатель 3-пол. 100А M10H C 10kA AR-M10H-3-C100 ARMAT IEK

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания.
Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р.
Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА.
Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1.
Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

Преимущества
- 1.
Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов- 2.
Увеличенная присоединительная способность выводов - до 50 мм2- 3.
Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков- 4.
Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты- 5.
Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение- 6.
Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм.
Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства- 7.
Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала- 8.
Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания- 9.
Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно- 10.
Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено- 11.
Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания
Технические характеристики
Номин ток, А: 100.0
Количество полюсов: 3
Номин импульсное выдерживаемое напряжение, кВ: 6
Характеристика срабатывания - кривая тока: C
Номин отключающая способность, кА: 10.0
Тип напряжения : Переменный (AC)
Номин раб напряжение, В: 400
Тип расцепителя: Тепловой, электромагнитный
Отключающая способность по IEC 60947-2, кА: 10
Наличие дифференциального расцепителя: Нет
Электр износостойкость, циклов: 5000
Возможность присоединения шин: PIN (штырь)
Вес одного полюса, кг: 0,2
Номин напряжение изоляции Ui, В: 690
Ремонтопригодность: Нет
Степень защиты - IP: IP20
Тип подключения: Винтовое соединение
Класс защиты от поражения электрическим током: 0
Тип монтажа: на DIN-рейку
Режим работы: Продолжительный-S1
Сечение многожильного гибкого провода, мм2: 1...35
Рабочая температура окружающей среды, °C: -40...70
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА: 10.0
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА: 10.0
Макс сечение входящего кабеля, мм2: 50
Количество защищенных полюсов: 3
Сфера применения: Промышленное и бытовое
Степень загрязнения: 2
Сечение одножильного жёсткого провода, мм2: 1...50
Отключающая способность по EN 60898, кА: 10
Возможна дополнит комплектация: Да
Общ количество полюсов: 3
Наличие теплового расцепителя: Да
Ширина по количеству модульных расстояний: 3
Наличие электромагнитного расцепителя: Да
Мех износостойкость, циклов: 20000
Наличие электронного расцепителя: Нет
Номинальное импульсное выдерживаемое напряжение, кВ: 6
Частота, Гц: 50
Номинальное рабочее напряжение, В: 400
Частота, Гц: 50
Номинальный ток, А: 100

Артикул	168627
Производитель	IEK
Способ установки	DIN-рейка
Тип корпуса	Трехмодульный
Максимальный коммутируемый ток, A	100
Максимальное напряжение, В	230-400
Тип товара	Aвтоматический выключатель
