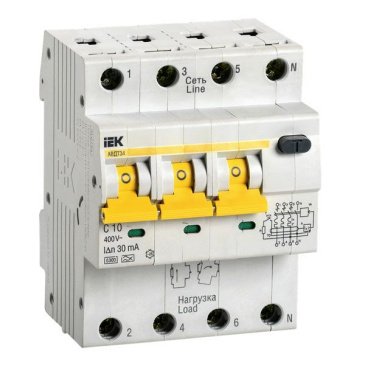

Выключатель автоматический дифференциальный (АВДТ) MAD22-6-010-C-30 АВДТ 34 C10 30мА тип A KARAT IEK

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.
АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи.
Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.

Преимущества
- Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
- Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
- Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
- Высокая электрическая износостойкость - не менее 6000 включений.
- Серебросодержащие напайки на контактах.
- Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)- Индикатор положения контактов.
- Расширенный диапазон рабочих температур от –25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.

Технические характеристики
Номин ток, А: 10
Количество полюсов: 4
Номин ток утечки, А: 0,03
Тип тока утечки: A
Отключающая способность, кА: 6.0
Характеристика срабатывания - кривая тока: C
Тип напряжения : Переменный (AC)
Номин раб напряжение, В: 400
Ширина по количеству модульных расстояний: 4
Наличие теплового расцепителя: Да
Тип расцепителя: Тепловой, электромагнитный
Макс сечение входящего кабеля, мм2: 25
Наличие дифференциального расцепителя: Да
Частота: 50 Гц
Количество защищенных полюсов: 3
Отключающая способность по IEC 60947-2, кА: 6
Общ количество полюсов: 4
Монтажная глубина - ниши, мм: 72
Наличие электромагнитного расцепителя: Да
Отключающая способность по EN 60898, кА: 6
Наличие электронного расцепителя: Нет
Тип подключения: Винтовое соединение
Степень защиты - IP: IP20
Тип монтажа: на DIN-рейку
Отключение нейтрали: Да
Номин импульсное выдерживаемое напряжение, кВ: 4

Артикул	168618
Производитель	IEK
