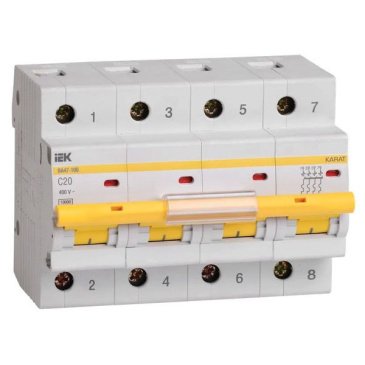

Автоматический выключатель 4-пол. 20А ВА47-100 C 10кА MVA40-4-020-C KARAT IEK

Артикул: 150056

Производитель : IEK

Cкачать описание

Все характеристики

Консультация по подбору

Напишите нам

Telegram Whatsapp

Доступно к заказу

Розничная цена: 3 881 ₽

Купить в 1 клик

В корзину

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:- – контакт состояния КС47;- – контакт состояния КСВ47;- – расцепитель минимального напряжения РММ47;- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Технические характеристики
Номин ток, А: 20.0
Количество полюсов: 4
Номин импульсное выдерживаемое напряжение, кВ: 6
Характеристика срабатывания - кривая тока: C
Номин отключающая способность, кА: 10.0
Тип напряжения : Переменный (AC)
Номин раб напряжение, В: 400
Номин напряжение постоян тока - DC, В: 60
Тип расцепителя: Тепловой, электромагнитный
Потери энергии, Вт: 18.0
Режим работы: Продолжительный-S1
Ремонтопригодность: Нет
Количество защищенных полюсов: 4
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА: 10.0
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА: 10.0
Отключающая способность по EN 60898, кА: 10
Ширина по количеству модульных расстояний: 6
Макс сечение входящего кабеля, мм?: 35
Класс токоограничения: 3
Частота, Гц: 50
Степень защиты - IP: IP20
Климатическое исполнение: УХЛ4
Мех износостойкость, циклов: 20000
Электр износостойкость, циклов: 6000
Возможность присоединения шин: PIN (штырь)
Вес одного полюса, кг: 0,162
Общ количество полюсов: 4
Возможна дополнит комплектация: Да
Тип подключения: Винтовое соединение
Наличие теплового расцепителя: Да
Наличие электромагнитного расцепителя: Да
Наличие электронного расцепителя: Нет
Наличие дифференциального расцепителя: Нет
Тип монтажной рейки: ТН-35

Артикул	150056

Производитель	IEK
Способ установки	DIN-рейка
Тип корпуса	Четырехмодульный
Максимальный коммутируемый ток, A	20
Максимальное напряжение, В	400
Тип товара	Aвтоматический выключатель
