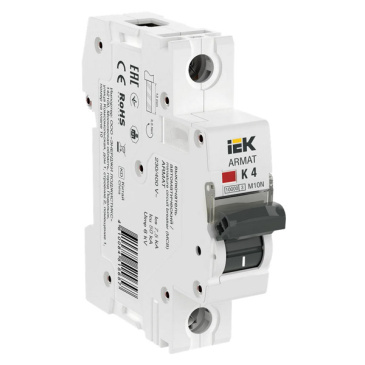

Автоматические выключатели M10N предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.
Модульные автоматические выключатели с характеристиками Z, K, L успешно прошли испытания по стандарту IEC 60947-2.
Обладают всеми преимуществами модульного оборудования серии ARMAT: повышенной прочностью корпуса, усиленной дугогасительной камерой, независимым механизмом расцепления и т.
д.
Данный тип выключателей рекомендуются к применению в вводно-распределительных устройствах для объектов промышленной и энергетической инфраструктуры.

Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

Технические характеристики
Номин ток, А: 4.0
Количество полюсов: 1
Номин импульсное выдерживаемое напряжение, кВ: 6
Характеристика срабатывания - кривая тока: K
Номин отключающая способность, кА: 7.5
Тип напряжения : Переменный (AC)
Номин раб напряжение, В: 400
Тип расцепителя: Тепловой, электромагнитный
Потери энергии, Вт: 3.0
Отключающая способность по EN 60898, кА: 7,5
Ширина по количеству модульных расстояний: 1
Макс сечение входящего кабеля, мм?: 25
Частота, Гц: 50
Степень защиты - IP: IP20
Мех износостойкость, циклов: 20000
Электр износостойкость, циклов: 10000
Возможность присоединения шин: PIN (штырь), FORK (вилка)
Вес одного полюса, кг: 0,118
Общ количество полюсов: 1
Отключение нейтрали: Нет
Возможна дополнит комплектация: Да
Тип подключения: Винтовое соединение
Подходит для выключателя-разъединителя: Да
Подходит для защитного выкл двигателя: Да
Наличие теплового расцепителя: Да
Наличие электромагнитного расцепителя: Да
Наличие электронного расцепителя: Нет
Наличие дифференциального расцепителя: Нет
Тип монтажной рейки: ТН-35
Режим работы: Продолжительный-S1
Ремонтопригодность: Нет
Номин напряжение изоляции Ui, В: 500
Количество защищенных полюсов: 1
Сечение одножильного жёсткого провода, мм?: 1...25
Сечение многожильного гибкого провода, мм?: 1...25
Рабочая температура окружающей среды, °C: -5...40
Класс защиты от поражения электрическим током: 0
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА: 7.5
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА: 7.5
