Конденсаторы CeraLink от TDK для стабилизации напряжения в звене постоянного тока
Конденсаторы семейства Ceralink™ — серия очень компактных конденсаторов, предназначенных для стабилизации напряжения в звене постоянного тока (DС-Link). Такие конденсаторы предназначены для использования в качестве демпфирующих переходные процессы конденсаторов (снабберов) или конденсаторов, уменьшающих пульсации в цепях постоянного тока. Конденсаторы выполнены на основе PLZT-керамики (англ. PLZT — plumbum lanthanum zirconattitanate цирконат-титанат свинца, легированный лантаном) и разработаны для обеспечения инженеров‑разработчиков компактными компонентами, специально оптимизированными для использования в высокочастотных преобразователях на основе IGBT-модулей, преобразователях с очень жесткими требованиями к занимаемому объему и преобразователях, которые должны выдерживать высокие рабочие температуры.
Основа конденсатора — керамический чип,
который окончательно оформлен в конденсатор с использованием выводных
рамок (серия LP), или же чипы объединены по модульному принципу,
чтобы сформировать конденсаторы с более высокими значениями емкости (исполнение SMD и серия SP).
Ключевые преимущества технологии CeraLink™:
- высокие рабочие и пиковые значения окружающей температуры;
- низкое значение собственной индуктивности (ESL);
- низкое значение последовательного сопротивления (ESR);
- высокая удельная емкость и малые размеры;
- низкий уровень собственных потерь на высоких частотах и предельных температурах;
- надежное функционирование с полупроводниковыми ключами и в системах с высокими частотами переключения;
- поддержка дальнейшей миниатюризации силовой электроники на системном уровне;
- снижение стоимости конечного изделия;
- повышенная устойчивость к короткому замыканию благодаря внутренней конструкции с последовательным подключением электродов.

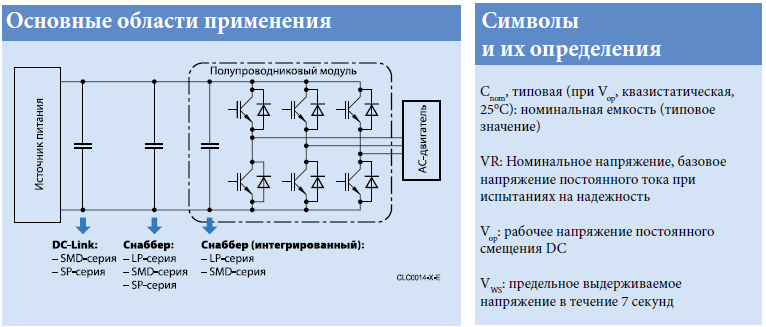

Технические характеристики:
| Код для заказа | Cnom, мкФ | VR, В | Vop, В | Iop1, А (85°C) | Iop2, А (105°C) | ESL, нГн | tan δ |
|---|---|---|---|---|---|---|---|

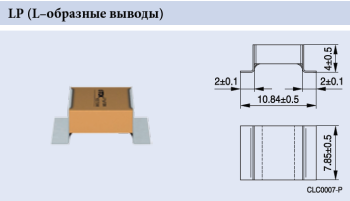

| Низкопрофильная серия-LP (L-образные выводы) | |||||||
| B58031I5105M | >1 | 500 | 400 | 7.5 | 5.2 | 2.5 | <0.02 |
| B58031I7504M | >0,5 | 700 | 600 | 5.4 | 4.4 | ||
| B58031I9254M | >0,25 | 900 | 800 | 3.6 | 2.9 | ||

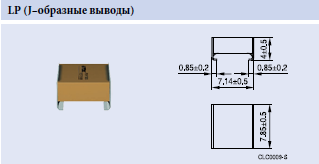

| Низкопрофильная серия-LP (J-образные выводы) | |||||||
| B5803UI5105M | >1 | 500 | 400 | 7.5 | 5.2 | 2.5 | <0.02 |
| B58031U7504M | >0,5 | 700 | 600 | 5.4 | 4.4 | ||
| B58031U9254M | >0,25 | 900 | 800 | 3.6 | 2.9 | ||

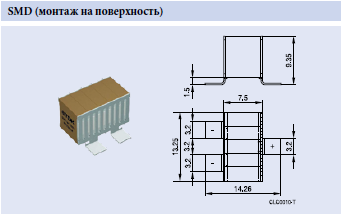

| SMD серия | |||||||
| B58032I5505M062 | >5 | 500 | 400 | 15.3 | 11.7 | 2.5 | <0.02 |
| B58032I7255M062 | >2,5 | 700 | 600 | 14 | 10.5 | ||
| B58032I9125M062 | >1,25 | 900 | 800 | 10 | 7.8 | ||
| Серия с выводами под пайку-SP | |||||||
| B58033I5206M001 | >20 | 500 | 400 | 31.5 | 24.5 | 3.5 | <0.02 |
| B58033I7106M001 | >10 | 700 | 600 | 26 | 17.7 | ||
| B58033I9505M001 | >5 | 900 | 800 | 19 | 13 | ||
 |
 |
 |
 |
