Светодиодные модули: какие бывают и как подключить

Светодиодное освещение активно используется в интерьерной подсветке, мебельном освещении и наружной рекламе, открывая новые возможности для дизайна. Ленты, компактные лампы, мощные прожекторы и LED панели отличаются низким уровнем энергопотребления, быстро монтируются и служат длительное время. Разбираемся, какие бывают светодиодные модули, чем они отличаются от гибкой ленты и как грамотно организовать подключение светодиодных модулей подключение без риска для оборудования.

Что такое светодиодные модули

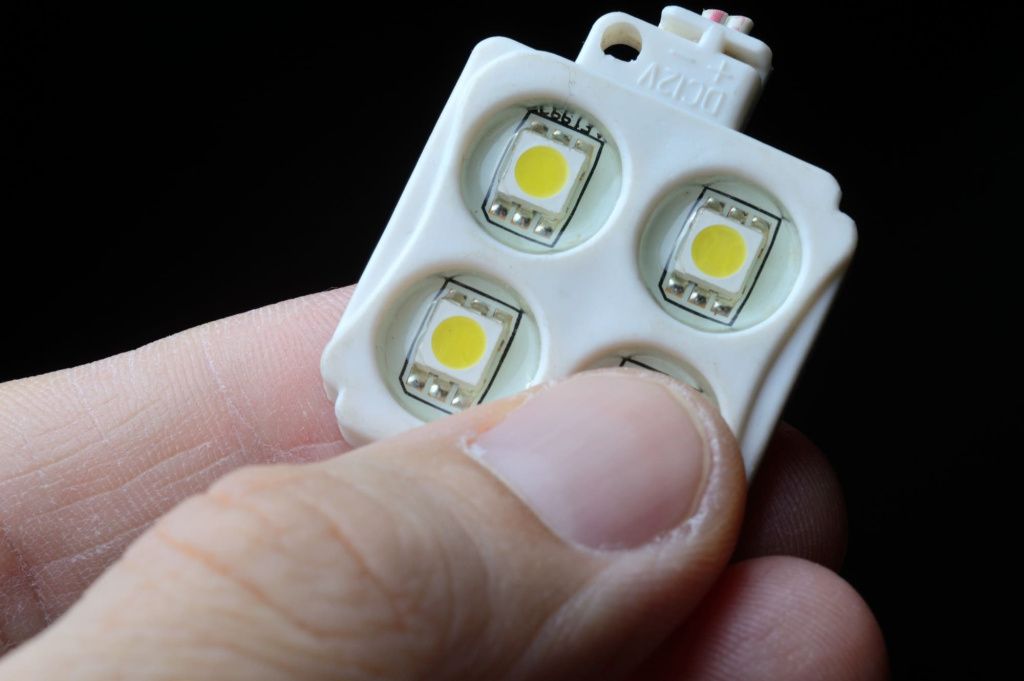

Это готовая плата с припаянными SMD-диодами, собранная в жестком корпусе или залитая защитным компаундом. В отличие от LED-ленты, которую можно изгибать, модуль представляет собой самостоятельный конструктив с фиксированным размером и точками крепления. Такая конструкция лучше отводит тепло и надежнее работает в сложных условиях.

Каждый модуль содержит один или несколько светодиодов, токоограничивающие резисторы и контактные площадки для подключения питания. Корпус чаще всего выполнен из пластика или алюминия, а для уличного применения предусмотрена герметизация класса IP65–IP68. Одной из главных технических характеристик любого модуля является световой поток на единицу мощности, измеряемый в люменах с одного ватта. Именно этот параметр определяет, насколько ярким будет свет при компактном размере платы.

Для чего используют светодиодные модули

Для чего нужен светодиодный модуль? Это зависит от конкретной задачи. Область применения данных устройств достаточно широка. Прежде всего, это сфера рекламы: модули монтируют внутрь объемных букв, лайтбоксов и вывесок, формируя равномерную засветку лицевой поверхности. Благодаря направленному свету и широкому выбору цветовой температуры экраны или акриловые панели выглядят ярко, а транслируемые на них изображения и надписи читаются даже на солнце.

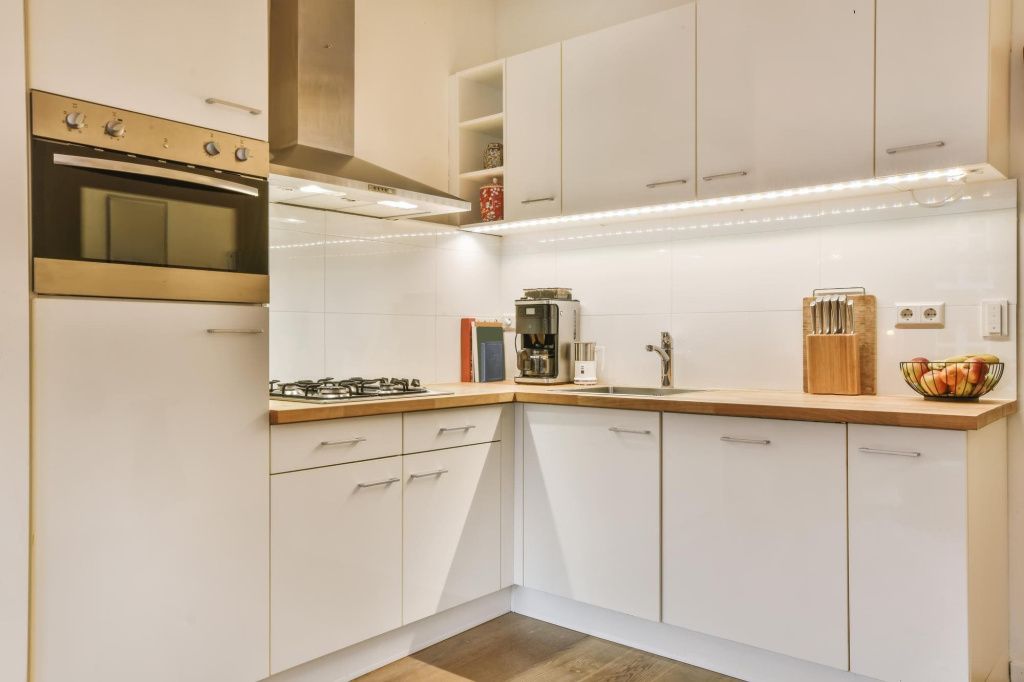

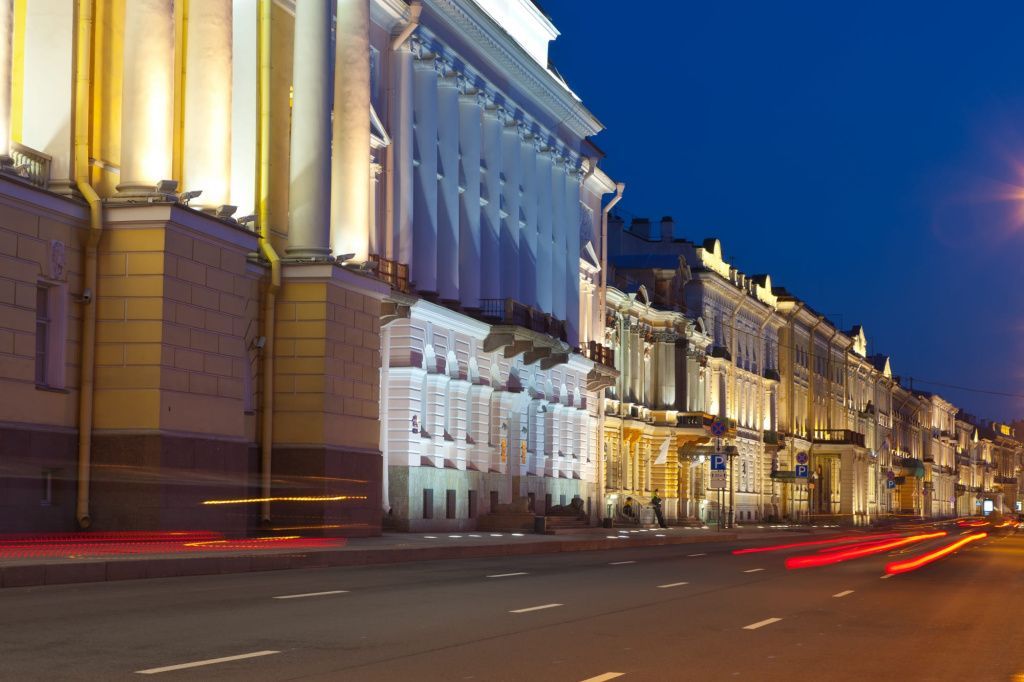

В интерьере модули часто становятся основой для самодельных светильников, подсветки ниш, кухонных зон и витрин. Компактный размер и питание от безопасного низкого напряжения позволяют встраивать их в мебель, не нарушая дизайна. LED-модули также активно используются в промышленном освещении — из них собирают линейные и площадные источники света для цехов и складов. И наконец, их применяют при монтаже архитектурной подсветки фасадов и ландшафта: здесь решающую роль играют влагозащищенный корпус и стойкость к перепадам температуры.

Виды светодиодных модулей

Подбирая светодиодный модуль, стоит учитывать его параметры и как они повлияют на результат освещения:

• Тип диода SMD 2835, 5050, 5630, 3535. Чем крупнее чип, тем выше мощность и светоотдача. SMD 2835 (размер 2,8×3,5 мм) экономичен и хорош для равномерной фоновой засветки. SMD 5050 (5,0×5,0 мм) часто содержит три кристалла и дает плотный акцентный свет, в том числе в RGB-исполнении. SMD 5630 (5,6×3,0 мм) и 3535 отличаются повышенной яркостью, а модели с линзой способны выдавать направленный луч в сотни люмен.

• Количество диодов на плате. Варьируется от 1 до 8 штук. Мультичиповые модули (3–8 диодов) создают более плотный световой поток без заметных теней. Для глубоких букв и коробов (80–100 мм) используют 1–2-диодные модули — свет успевает рассеяться, заливая всю поверхность. В мелких конструкциях (30–50 мм) предпочтительны модели с 3–4 диодами, чтобы избежать темных пятен.

• Напряжение питания. 12 V и 24 V. 24-вольтовые модули позволяют подключать последовательные цепочки примерно вдвое длиннее без падения яркости (до 50 модулей при разумном сечении провода), тогда как для 12 V оптимально ограничиваться 20–30 штуками. Существуют и редкие 48-вольтовые версии для особо протяженных линий, но они требуют специального блока питания.

• Цвет свечения. Белый в диапазоне от теплого (2700–3000 К) до холодного (6000–6500 К), монохромный (красный, синий, зеленый, янтарный) и полноцветный RGB. Для рекламы обычно используются холодный белый или насыщенные монохромные оттенки; для интерьерной подсветки важен индекс цветопередачи CRI — если модули подсвечивают товары или предметы, желательно CRI ≥ 90, чтобы цвета выглядели естественно.

• Наличие линзы. Вторичная оптика формирует узкий луч. Угол рассеивания бывает 15°, 30°, 45° или 60°. Линзованные модули незаменимы в глубоких рекламных коробах и узких буквах, где нужно точно направить свет на лицевую панель без потерь на стенки. Открытые модули без линз обычно излучают в широком угле около 120°, что идеально для неглубоких вывесок и общей засветки.

• Степень защиты. Открытые модули IP20 предназначены только для сухих помещений — внутрь мебели, в закрытые плафоны. Герметичные IP65–IP68 выдерживают влагу, дождь и конденсат. Уличные модели дополнительно защищены от ультрафиолета, чтобы корпус не желтел со временем, а контакты не окислялись.

• Материал платы и корпуса. Алюминиевая основа эффективнее отводит тепло, продлевая жизнь светодиодам, поэтому ее выбирают для мощных модулей от 1,5 Вт. Более дешевые модели часто выпускают на стеклотекстолите, для слаботочных открытых модулей этого достаточно. Пластиковый или алюминиевый корпус с компаундной заливкой обеспечивает механическую прочность и влагозащиту в самых жестких условиях.

Дополнительно обращают внимание на максимально допустимый ток и рабочую температуру: качественный модуль сохраняет паспортную яркость при −40…+60 °C.

Основные характеристики светодиодных устройств:

Правильное подключение модулей

Устанавливая светодиодные модули, подключение выполняют только параллельно, за исключением редких токовых моделей, которые идут с собственным драйвером. Основной источник питания — импульсный блок со стабилизированным выходным напряжением 12 или 24 V.

Схема выглядит так: от блока питания отходят две магистральные линии, к которым подпаиваются или подсоединяются через коннекторы все модули. Важно соблюдать полярность — красный провод к «+», черный к «–». Суммарная мощность всех запитанных устройств не должна превышать номинал блока более чем на 80%. Другими словами, если блок питания рассчитан на 100 Вт, к нему можно подключить нагрузку не более 80 Вт.

Длинные цепочки требуют расчета сечения проводов, чтобы избежать падения напряжения на конце линии. Для 12-вольтовой системы при длине шлейфа свыше 3 метров желательно использовать кабель сечением от 0.75 мм². При 24 V длина может быть увеличена вдвое без критических потерь. Не рекомендуется соединять в одной цепи модули разного типа — это ведет к неравномерной яркости и ускоренной деградации диодов.
