Как проверить светодиодную ленту

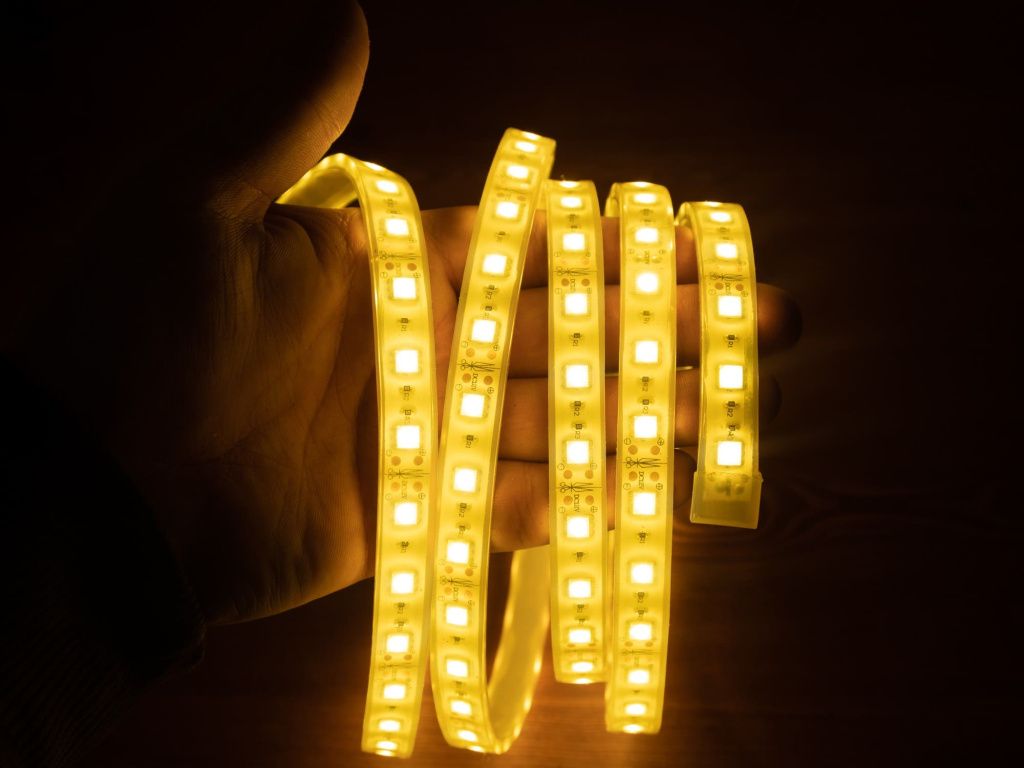

Светодиодная лента может служить до 50 тысяч часов, не требуя сложного ухода и обслуживания. Она подходит для внутреннего и наружного применения, практически не нагревается, потребляет мало электроэнергии, выдает равномерное и однородное свечение. За счет гибкости и простоты монтажа её удобно использовать в качестве основного или дополнительного освещения, а также для подсветки мебели, фасадов, интерьерных форм, создавая необычные и яркие световые эффекты. Но со временем led подсветка может стать более тусклой, начинает моргать. В этих случаях нужно убедиться, исправна она или нет. Как проверить светодиодную ленту на работоспособность? Об этом пойдет речь в статье далее.
Этапы проверки работоспособности светодиодной ленты
Выбор способа зависит от наличия нужных инструментов. Но любая процедура всегда начинается с визуального осмотра. Цель проверки: убедиться в отсутствии тёмных мест и повреждений, которые могут привести к неисправности диодных элементов. Проверка проводится в несколько этапов:
-
При возможности ленту нужно аккуратно снять и внимательно осмотреть на предмет наличия трещин, разрывов или следов перегорания.
-
Посмотреть на состояние пайки. Иногда отдельные участки ленты выходят из строя из-за плохого соединения контактов.
-
Проверить блок питания. Он должен соответствовать напряжению ленты (12В или 24В). Подключить к сети, соблюдая полярность.
-
Убедиться в равномерности свечения. Лента должна светиться и не мигать по всей длине.
-
Проверить работу на ее отдельных участках. Если какой-то из них не работает, может быть неисправен кластер светодиодов или токопроводящий кабель.
Без каких-либо приборов определить наличие проблем в работе светодиодной ленты можно только визуально. Во всех других ситуациях необходим мультиметр или различные источники питания.
Использовать блок питания или другие источники питания

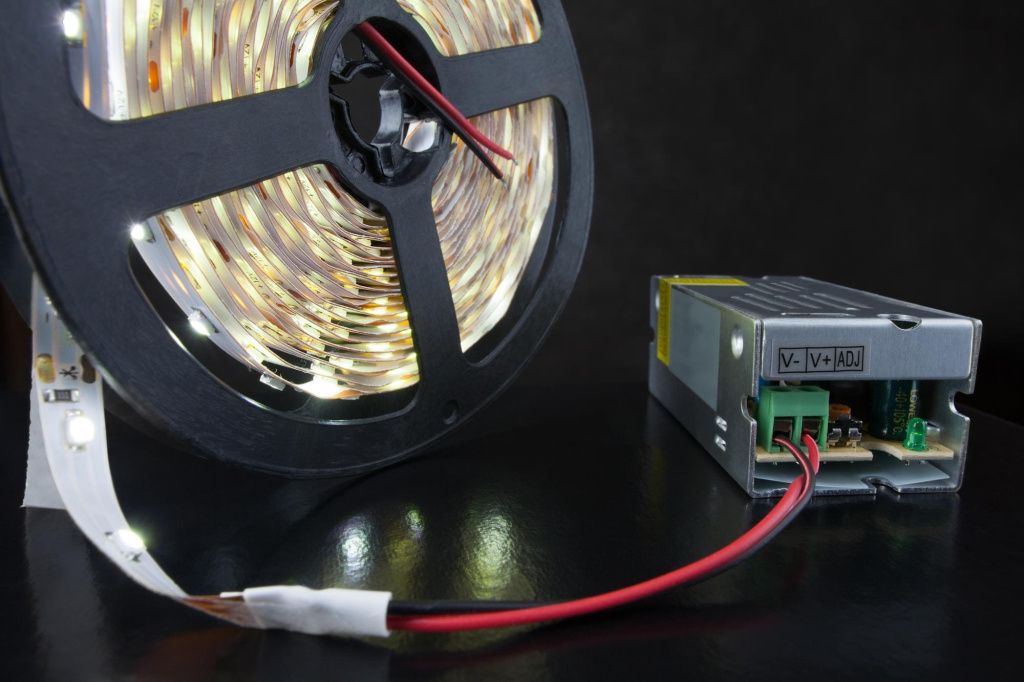

Проще всего проверить исправность ленты с помощью блока. Для этого два проводника подсоединяют одним концом к его соответствующим клеммам, а другими касаются крайних медных площадок, имеющихся на начальном отрезке ленты.
Проверка с мультиметром:
-
Настроить его на режим DC Voltage (постоянное напряжение). У прибора должно быть разрешение для проверки диодов не меньше двух милливольт.
-
Подключаем красный провод к плюсу, черный – к минусу.
-
Включаем и смотрим, какое он показывает напряжение. У рабочей ленты будет 2 Вольт на красных или зеленых диодах и 3-4 Вольта – на синих и белых диодах.
Низкие, почти нулевые показания говорят о неисправности ленты или несоблюдении полярности при подключении мультиметра. В этом случае провода меняют и снова проводят измерения.
Для проверки с помощью батарейки:
-
Взять два провода, соединив конец первого с плюсовым выходом батарейки, другой – с положительным полюсом диода.
-
Вторым проводом соединить отрицательный вывод батарейки с катодом диода.
-
Если всё в порядке, лента будет светиться ярко и равномерно.
Диагностика со старым зарядным устройством от смартфона:
-
Штекер, вставлявшийся в гнездо телефона, отрезают от зарядки.
-
Оголившиеся контакты зачищают, прижимают красный провод к положительному выходу светодиода, а черный – к отрицательному.
-
Исправные диоды будут ярко светиться.
Щупами проверяют светодиодные элементы в электрической схеме. Для этого используют переходники, так как обычные щупы прибора часто не подходят по размеру. Переходники продаются в специализированных магазинах, их можно заказать или сделать самим. Для этого к стандартным щупам припаивают кусочки швейных иголок или канцелярских скрепок.
Для диагностики:
-
Устанавливают в соответствующий режим переключатель (измерение напряжения);
-
Подключают переходник к щупам и касаются ими светодиодов.
Если лента исправна, то при прямом способе подключения показание сопротивления на приборе будет низким, а при обратном подключении – низким. При нарушениях в работе лед-устройства сопротивление будет низким и в том, и в другом направлении.
Проверка ленты перед покупкой
Как проверить исправность светодиодной ленты в магазине? При покупке важно убедиться, что все светодиоды светят равномерно и ярко. Их свечение должно быть однородным и одинаковым на всех участках: как в начале, так и в конце шлейфа. Для проверки катушку разматывают и подключают к блоку питания. Для моделей с напряжением 12 Вольт допускается незначительное снижение интенсивности на конечных участках.
Цветную RGB ленту проверяют так же. Для этого даже не обязательно использовать контроллер. Плюс 12/24В подаётся на печатную плату напрямую. А минус по очереди подключается на R, G, B входы. Каждый из них должен светить своим цветом. Если все происходит именно так, значит с лентой всё в порядке.
Если светодиодная лента не горит целиком или частично
Если не горит светодиодная лента как проверить причину проблемы? Если она не работает полностью, в первую очередь проверяют, насколько точно выполнено подключение в соответствии со схемой, так как частыми причинами её неисправности являются ошибки при подсоединении проводов: плюса с минусом или входа с выходом блока.
Если свечения нет совсем, нужно разбираться с подачей электропитания. Проверку электрической цепи выполняют с помощью мультиметра. Если не загорается какой-то участок ленты, проблема может заключаться в гибкой плате, на которую напаяны светодиоды и токопроводящие резисторы. Иногда это происходит при обрыве медных дорожек, повреждении резистора или диода.
Тусклый свет ленты
Если светодиодное освещение светит тускло, это может быть вызвано низким напряжением в сети. Led элементы отличаются высокой устойчивостью к перепадам напряжения. Но если ситуация повторяется регулярно и носит хронический характер, лента будет светить неярко. Свечение может стать тусклым из-за повреждения изоляции питающего кабеля, выхода из строя диммера или контроллеров.
