Дисплей для Raspberry Pi

winstar

Тайваньская компания Winstar, известный производитель дисплеев, OLED и ЖК индикаторов, выпускает на рынок дисплей, который легко подключается к компьютеру Raspberry Pi и специально предназначен для работы с мини-компьютерами.
Модель получила название WF50BTIFGDHTX#, сам дисплей крепится на плате контроллера.

К основным характеристикам дисплея можно отнести:

• Диагональ - 5"
• Разрешение - 800 х 480 точек
• Подключение по HDMI
• USB разъем для подключения сенсорной панели

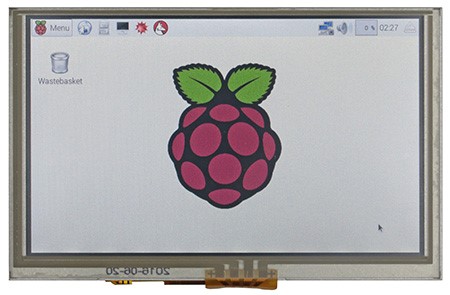

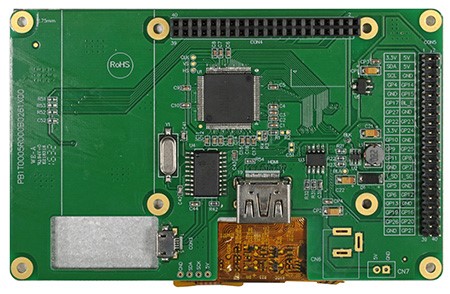

rasp1 rasp2
WF50BTIFGDHTX

На рисунке представлена модель с резистивной сенсорной панелью, но модель без сенсорной панели также доступна для заказа. Возможность подключения емкостной сенсорной панели также предусмотрена, но об этом будет объявлено дополнительно.



Более подробно характеристики приведены в таблице:

 Основные характеристики WF50BTIFGDHTX
Характеристики Значения
Диагональ 5’’
Разрешение 800 × 3(RGB) × 480
Габариты модуля 120.7 x 75.8 x 23.0 (Max) mm
Размер видимой области 108.0 x 64.8 mm
Размер точки 0.045 x 0.135 mm
Тип поляризатора TFT, Normally White, Transmissive
Направление обзора 12 o'clock
Соотношение сторон 16:09
Тип подсветки LED, Normally White
Контроллер TFP401
Интерфейс HDMI
Сенсорная панель RTP (USB interface), CTP - optional
Диапазон рабочих температур 0 .. +70 С
Разъем для подключения 40-Pin GPIO
Покрытие Антибликовое





Для подключения к Raspberry Pi компания Winstar выпустила специальный HDMI разъем :

hdmi

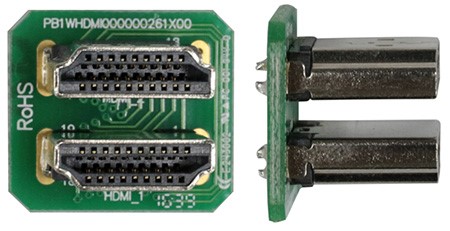

HDMI разъем для подключения Raspberry Pi ( P/N: WWHDMI-00#)



Также стоит отметить, что в комплектации дисплея кабели HDMI и USB не предусмотрены.
Образцы WF50BTIFGDHTX доступны под заказ.



По вопросам приобретения, а также по техническим вопросам по продукции Winstar можно обращаться Winstar@promelec.ru
